В современных системах распределения электроэнергии ключевое место занимают устройства, совмещающие функции защиты от сверхтоков и дифференциальной защиты. Речь идет о дифференциальных автоматических выключателях, которые в профессиональной среде чаще называют дифавтоматами или АВДТ (автоматические выключатели дифференциального тока). Среди множества брендов на рынке особое место занимает швейцарско-шведский концерн ABB, продукция которого считается эталоном надежности и технологичности. При выборе оборудования для жилых, коммерческих или промышленных объектов специалисты часто обращают внимание на Дифавтоматы ABB, поскольку они обеспечивают комплексную защиту: от перегрузок, коротких замыканий и токов утечки на землю. В отличие от связки «автоматический выключатель + УЗО», дифавтомат занимает меньше места на DIN-рейке и упрощает монтаж, однако требует понимания нюансов подключения и выбора по характеристикам.
Конструктивные особенности и принцип работы
Дифавтомат ABB объединяет в одном модуле два функциональных узла: термомагнитный расцепитель для защиты от перегрузок и коротких замыканий, а также дифференциальный трансформатор с электронным или электромеханическим реле для контроля токов утечки. Устройства серий DS201, DS941, DSH201R и DS951 построены по модульному принципу и занимают от двух до шести модулей шириной 17,5 мм каждый. Внутренняя архитектура предусматривает разделение по полюсам: для однофазных сетей применяются двухполюсные версии (1P+N), где защита по току реализована только на фазном проводнике, а нейтраль коммутируется без расцепителя. Для трехфазных систем выпускаются четырехполюсные модификации (4P) с полной защитой всех фаз.
Принцип работы основан на векторной сумме токов, проходящих через фазные и нулевой проводники. В исправной цепи эта сумма близка к нулю. При возникновении утечки на землю (например, через тело человека или поврежденную изоляцию) возникает разностный ток, который фиксируется дифференциальным трансформатором. Электромеханический механизм, не зависящий от напряжения питания, мгновенно размыкает контакты. Важно отметить, что в моделях ABB используется электромеханический тип срабатывания, что гарантирует работоспособность даже при обрыве нуля или пропадании напряжения — это принципиальное отличие от электронных аналогов, требующих внешнего питания.
Классификация по типам дифференциальной защиты
Дифавтоматы ABB различаются по чувствительности к роду тока утечки. На корпусе устройства маркировка указывает на тип:
- Тип AC — реагирует только на переменный синусоидальный ток утечки. Наиболее распространенное решение для бытовых сетей без электронных блоков питания, где риск появления постоянной составляющей минимален. Рекомендуется для освещения, нагревательных приборов, классических розеточных групп.
- Тип A — более универсальный, срабатывает как на переменный, так и на пульсирующий постоянный ток. Необходим для цепей с электроникой, компьютерной техникой, стиральными и посудомоечными машинами, инверторными кондиционерами. Пульсирующие токи возникают в импульсных блоках питания, и тип A гарантирует надежное отключение в таких условиях.
- Тип B — специализированное решение для промышленных установок с частотными преобразователями, сварочными аппаратами и электромобильными зарядными станциями, где возможны гладкие постоянные токи утечки.
Кроме типа тока, важна уставка дифференциального тока (IΔn). Для защиты человека от поражения электрическим током применяются устройства с номиналом 30 мА — это порог, считающийся безопасным для большинства ситуаций. Для пожарной защиты могут использоваться номиналы 100 мА и 300 мА, однако в бытовых щитах стандартом является 30 мА. ABB предлагает также селективные версии с маркировкой S, имеющие задержку срабатывания для обеспечения селективности в многоуровневых системах.
Номинальные параметры и время-токовые характеристики
Выбор дифавтомата по току начинается с расчета номинального тока защищаемой линии. Стандартный ряд включает значения 6, 10, 13, 16, 20, 25, 32, 40, 50, 63 А. Для бытовых сетей чаще используются 16А и 25А. Параллельно определяется характеристика электромагнитного расцепителя, от которой зависит устойчивость к пусковым токам:
- Характеристика B — срабатывает при кратности тока 3-5 номинальных, предназначена для линий с небольшими пусковыми токами (освещение, розетки с маломощными потребителями).
- Характеристика C — наиболее универсальная, срабатывает при кратности 5-10, подходит для большинства розеточных групп и цепей с умеренными пусковыми токами (двигатели вентиляции, холодильники, кондиционеры). Именно эта характеристика преобладает в линейке ABB для бытового сектора.
- Характеристика D — для тяжелых пусков с кратностью 10-20, используется в промышленности для мощных электродвигателей.
Отключающая способность (Icn) показывает максимальный ток короткого замыкания, который способен разорвать автомат без разрушения. Для бытовых серий ABB (DS201, DSH201R) этот показатель обычно составляет 4.5 кА или 6 кА. В профессиональных сериях (например, DS200M) он может достигать 10 кА и выше. Значение 4.5 кА достаточно для типовых городских сетей, но для объектов с высокой мощностью трансформатора предпочтительнее 6 кА. Класс токоограничения — еще один важный параметр, характеризующий способность устройства ограничивать тепловое действие тока КЗ. Продукция ABB имеет класс 3, что соответствует высокому быстродействию.
Серии дифавтоматов ABB: обзор модельного ряда
Производитель предлагает несколько серий, различающихся по конструкции, отключающей способности и доступным опциям:
- Серия DS201 — базовое решение для жилого сектора. Двухполюсные автоматы (1P+N) шириной 2 модуля, номиналы до 40А, отключающая способность 6 кА. Имеют два цветных рычага управления и индикацию срабатывания по дифференциальному току (синий флажок). Выпускаются в типах AC и A, с током утечки 30 мА. Это самые массовые и востребованные модели для квартирных щитов.
- Серия DS941 / DSH941R — более раннее поколение, характеризующееся разборной конструкцией. DS941 подвержена дефекту расхождения корпуса, однако модернизированная DSH941R лишена этого недостатка. Эти модели имеют отключающую способность 4.5 кА и доступны в вариантах 1P+N. Интересная особенность — возможность использования стандартных гребенок без адаптеров.
- Серия DS951 — усиленная версия с номинальным током до 32А и отключающей способностью 6 кА. Отличается повышенной механической и электрической износостойкостью (25 000 и 15 000 циклов соответственно). Рекомендуется для коммерческих объектов и гаражных кооперативов.

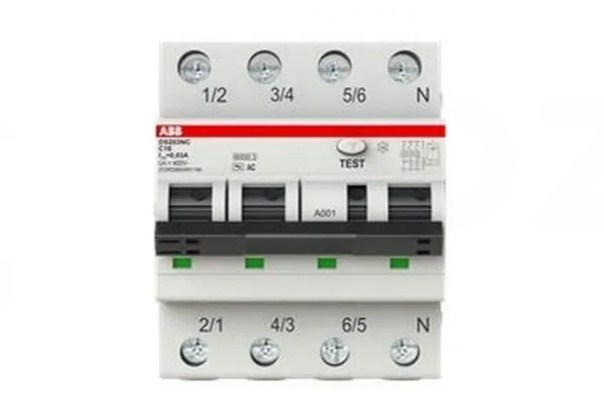

- Серия DS200 и DS200M — профессиональное исполнение для промышленности и инфраструктурных объектов. Доступны в конфигурациях 2P, 3P, 3P+N и 4P, с номиналами до 63А и отключающей способностью до 10 кА. Имеют более широкий диапазон токов утечки и характеристик (B, C, K).
- Серия DS204 — четырехполюсные автоматы на 6 модулей, предназначенные для трехфазных вводов в частных домах и небольших производствах. Обеспечивают защиту всех фаз и нейтрали.
Монтаж и подключение: практические аспекты
Установка дифавтоматов ABB производится на стандартную DIN-рейку шириной 35 мм. Модульная конструкция позволяет легко комбинировать устройства в распределительных щитах. Для соединения полюсов в группе используются гребенчатые шины (гребенки) — это упрощает монтаж и сокращает количество проводов. Важно помнить, что питание должно подаваться на верхние клеммы, нагрузка — на нижние, как это принято для всех модульных аппаратов.
При подключении необходимо строго соблюдать полярность: фаза подключается на клемму с маркировкой L, ноль — на N. Недопустимо менять местами или подавать фазу на нейтральный полюс — это приведет к ложным срабатываниям или выходу устройства из строя. Сечение подключаемых проводов не должно превышать 25 мм² для большинства моделей. Рекомендуется использовать моножильные или многопроволочные жилы с оконцеванием. После монтажа обязательно тестирование: нажатие кнопки «Test» (T) должно вызывать мгновенное отключение, что подтверждает работоспособность дифференциального блока. Если автомат не отключается, это сигнал о неисправности.
Ошибки, которые часто допускают начинающие электрики:
- Смешивание нулевых проводников разных линий за одним дифавтоматом — приводит к неселективному отключению.
- Подключение защитного заземления (PE) к нейтральной клемме — грубое нарушение, создающее опасность поражения током.
- Использование дифавтомата в цепях, где требуется раздельный монтаж УЗО и автомата (например, при наличии нескольких фидеров от одного УЗО).
Критерии выбора и маркировка
При подборе дифавтомата ABB для конкретной задачи необходимо учитывать совокупность параметров: номинальный ток линии, тип тока утечки, отключающую способность, количество полюсов, а также климатическое исполнение. На корпусе устройства нанесена маркировка, включающая артикул, номинальный ток, характеристику расцепителя, номинальный дифференциальный ток и тип (AC или A). Например, маркировка «DS201 C16 AC30» обозначает: серия DS201, характеристика C, номинальный ток 16 А, тип AC, ток утечки 30 мА.
Важный нюанс: в некоторых линейках ABB применяется комбинированная расцветка рычага (красно-зеленая), позволяющая визуально определить состояние контактов. При срабатывании по перегрузке рычаг занимает среднее положение с видимой красной меткой. При срабатывании по дифференциальному току дополнительно выскакивает синий флажок — это удобный диагностический признак, по которому можно определить причину отключения без использования измерительных приборов.
В профессиональной среде существует понятие «потребительские серии» и «промышленные серии». Для бытового использования оптимальны DS201 и DSH201R, тогда как для объектов с высокой ответственностью (больницы, серверные, производственные цеха) предпочтительнее DS200M с повышенной износостойкостью и более широким диапазоном рабочих температур (от -25°C до +55°C).
Заключительные рекомендации
Дифавтоматы ABB представляют собой технологически совершенное решение для защиты электрических сетей. Их применение оправдано там, где требуется компактность и селективность — каждый автомат защищает только свою линию, и при аварии отключается только проблемный участок. Это особенно актуально в трехфазных щитах, где разделение по фазам упрощает диагностику.
При проектировании щита следует помнить, что дифавтомат занимает два модуля, и при большом количестве линий потребуется щит увеличенного размера. Однако выгода от использования одного устройства вместо двух (автомат + УЗО) компенсирует этот недостаток за счет экономии на комплектующих и монтаже.
Качество сборки и материалы ABB гарантируют долгий срок службы — производитель заявляет не менее 10 000 механических циклов и 4000 электрических включений-отключений. Оригинальную продукцию легко отличить по четкой маркировке, качественному пластику и строгой геометрии корпуса. Приобретение подделок чревато нестабильной работой и отказом в критический момент. Стоит отдавать предпочтение проверенным поставщикам, а при монтаже строго следовать инструкции по подключению, чтобы раскрыть весь потенциал защитных функций оборудования.
