В современном строительстве, особенно в условиях плотной городской застройки и при возведении высотных сооружений, вопрос надёжности фундаментов выходит на первый план. Свайные основания являются одним из самых распространённых типов фундаментов, однако их работа в реальных условиях часто усложняется не только вертикальными, но и значительными горизонтальными воздействиями — ветровыми нагрузками, сейсмическими толчками, подвижками грунта или давлением подпорных стен. Именно для оценки способности сваи сопротивляться таким усилиям и проводятся статические испытания горизонтальной нагрузкой. Данный метод позволяет получить максимально достоверные данные о взаимодействии сваи с окружающим грунтом в условиях, приближенных к реальным. В рамках этой методологии специалисты определяют критическую нагрузку, при которой начинаются необратимые деформации, а также рассчитывают коэффициент жёсткости основания. Особенно важно подчеркнуть, что качественное проведение таких исследований требует высокоточного оборудования и строгого соблюдения нормативов. Именно поэтому заказчики и проектировщики всё чаще обращаются к профессиональным услугам, где, в частности, осуществляется испытание свай на горизонтальную нагрузку, обеспечивающее безопасность всего объекта на этапах проектирования и строительства.
Теоретические основы и физический смысл испытаний
Горизонтальное нагружение сваи принципиально отличается от вертикального, поскольку включает в себя сложное напряжённо-деформированное состояние. В отличие от осевого сжатия, где преобладают силы трения и сопротивление под нижним концом, горизонтальная сила передаётся на грунт преимущественно через боковую поверхность сваи и верхние слои основания. Характер распределения напряжений в массиве грунта носит пространственный характер, а эпюра бокового давления зависит от множества факторов: жёсткости сваи, плотности и влажности грунта, глубины заложения. Основная цель статических испытаний — установить зависимость «нагрузка-перемещение» (кривую P-Y), которая служит базой для расчёта предельного сопротивления и допустимых эксплуатационных нагрузок. При этом критическими состояниями считаются как достижение предельного сопротивления грунта, так и возникновение недопустимых горизонтальных перемещений головы сваи, которые могут нарушить геометрию конструкции здания.
Важно понимать, что грунт не является линейной средой, и его работа под нагрузкой описывается нелинейными зависимостями. На начальном этапе нагружения перемещения растут пропорционально нагрузке (упругая стадия), однако после достижения определённого порога начинаются пластические деформации, связанные с образованием зон сдвига и выпора грунта перед сваей. Статические испытания позволяют зафиксировать эти этапы и определить фактическую несущую способность сваи в конкретных инженерно-геологических условиях. Кроме того, по результатам испытаний вычисляется модуль упругости системы «свая-грунт», что необходимо для расчёта осадок и кренов высоких сооружений, особенно актуальных для многоэтажного строительства и мостовых переходов.
Ключевые факторы, влияющие на результат испытаний
- Инженерно-геологические условия: Тип, плотность, влажность и слоистость грунтов в пределах глубины заложения сваи, а также наличие подземных вод, способных изменять контактное взаимодействие на боковой поверхности.
- Конструктивные параметры сваи: Длина, диаметр (или размеры поперечного сечения), материал (бетон, железобетон, сталь), глубина заделки в несущий слой и способ армирования, определяющие её изгибную жёсткость.
- Способ передачи нагрузки: Статическое или циклическое приложение нагрузки, скорость нагружения и наличие пауз для релаксации напряжений в грунтовом массиве.
Методика проведения полевых испытаний

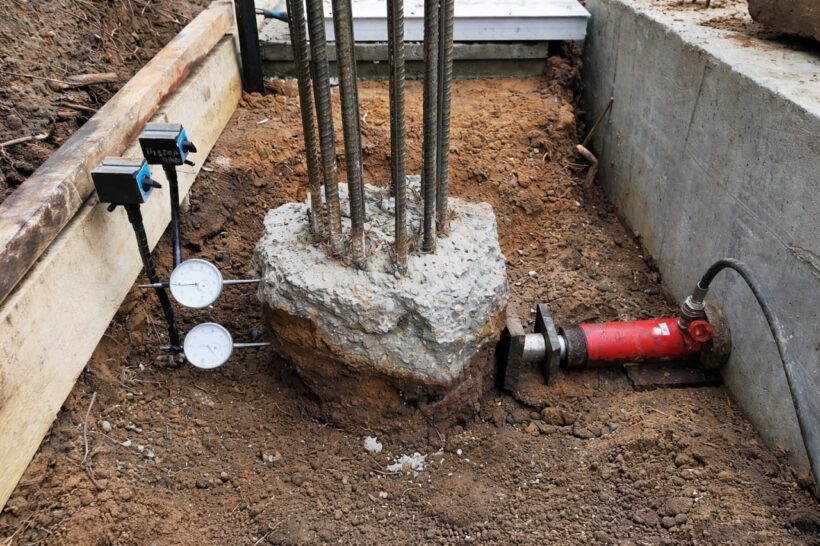

Процедура статических испытаний начинается с подготовки испытательной площадки, которая должна максимально соответствовать проектным условиям. На выбранном участке устанавливается свая (обычно натурная или модель увеличенного масштаба), а вокруг неё монтируется анкерное устройство, обеспечивающее реакцию от приложения нагрузки. В качестве анкеров чаще всего используются соседние сваи или специальные тяжелые балластные системы, способные воспринять горизонтальное усилие без смещения. Для передачи усилия на голову сваи используется гидравлический домкрат, оснащённый прецизионным манометром и датчиком усилия, который калибруется перед началом испытаний. Важнейшим элементом является система измерения перемещений: вдоль ствола сваи устанавливаются клиновые или струнные датчики (тензометры), фиксирующие смещение в характерных точках, а на уровне головы монтируется прогибомер с точностью до 0,01 мм.
Нагружение производится ступенями, каждая из которых составляет 10–15% от расчётной предельной нагрузки, с выдержкой на каждой ступени до условной стабилизации перемещений (обычно не более 0,1 мм за последние 10–15 минут). Такой ступенчатый режим позволяет отследить все этапы работы системы и зафиксировать момент начала пластического течения грунта. Испытания продолжаются до тех пор, пока либо не будет достигнута заданная проектом предельная нагрузка, либо перемещения не превысят допустимых значений (например, 40–50 мм для железобетонных свай). После снятия нагрузки фиксируются остаточные перемещения, которые являются важным диагностическим показателем, характеризующим степень упругого восстановления грунта и наличие необратимых деформаций в теле сваи.
Обработка данных и расчёт несущей способности
Полученные в ходе испытаний данные подвергаются тщательной математической обработке с использованием методов регрессионного анализа и интерполяции. Первичным результатом является построение графика зависимости «горизонтальная нагрузка — перемещение головы сваи», который служит основой для всех последующих расчётов. С помощью методов конечных разностей или численного моделирования (например, по методу Бромса или коэффициенту постели) из этого графика извлекаются параметры: начальный модуль упругости, предельное сопротивление, а также характеристика жёсткости основания, выраженная через коэффициент пропорциональности в формуле Винклера. Важно подчеркнуть, что интерпретация графиков требует высокой квалификации инженера-геотехника, так как характер кривых может существенно отличаться для разных типов грунтов — от ярко выраженного линейного участка до пологой кривой с постепенным выходом на плато.
Для нормативных расчётов используются показатели, полученные при нагрузке, вызывающей перемещение 5–10 мм, а также при достижении 80% от предельной нагрузки. Полученные значения сравниваются с проектными допущениями, и на основе этого анализа принимается решение о необходимости изменения глубины заложения свай, увеличения их сечения или применения специальных конструктивных решений (например, установки наклонных свай или обвязочного ростверка). В случаях, когда испытания проводятся на опытных участках, их результаты распространяются на весь массив свайного поля, что позволяет значительно сократить затраты на проектирование и снизить коэффициенты запаса, которые были бы завышены при отсутствии натурных данных.
Этапы выполнения стандартного протокола испытаний
- Монтаж экспериментального стенда: Установка испытуемой сваи в проектное положение, крепление анкерных устройств, размещение гидравлического пресса и системы регистрации перемещений с проверкой всех соединительных элементов на герметичность и неподвижность.
- Проведение циклов нагружения-разгрузки: Последовательное приложение ступеней нагрузки с записью показаний индикаторов в строго заданные интервалы, включая промежуточные и финальные разгружения для оценки упругих свойств.
- Анализ и формирование заключения: Первичная обработка полевых данных, построение графиков P-Y, вычисление нормативных и расчётных характеристик несущей способности, а также составление технического отчёта с выводами для проектирования.
Специфика оборудования и нормативные требования
Современный парк оборудования для статических испытаний включает высокоточные гидравлические насосные станции с автоматической стабилизацией давления, позволяющие поддерживать заданную ступень нагрузки без «плавания» усилия. Датчики линейных перемещений (LVDT) обеспечивают синхронную запись смещений в нескольких точках с частотой до 100 измерений в секунду, что особенно важно для фиксации динамических эффектов при циклическом нагружении. Для долговременных испытаний (более 24 часов) используются автоматические системы сбора данных с удалённым доступом, исключающие влияние человеческого фактора на объективность показаний. Все применяемые средства измерений должны проходить регулярную поверку в аккредитованных лабораториях и иметь действующие свидетельства о калибровке.
Нормативной базой для проведения испытаний служат своды правил и ГОСТы, в частности СП 24.13330 и ГОСТ 5686, которые регламентируют не только методику испытаний, но и правила безопасного ведения работ, требования к документации и оценке погрешностей. Согласно этим документам, при проведении статических испытаний горизонтальной нагрузкой обязательно фиксируются атмосферное давление, температура воздуха и уровень грунтовых вод, поскольку эти факторы могут внести корректировки в конечные результаты. Особое внимание уделяется технике безопасности: зона проведения испытаний ограждается, а все гидравлические соединения снабжаются предохранительными клапанами, предотвращающими резкий сброс давления в случае аварийной ситуации.
Практическое значение и экономический эффект
Инвестиции в проведение полевых испытаний горизонтальной нагрузкой окупаются уже на этапе проектирования, поскольку позволяют избежать как неоправданного завышения запаса прочности (что приводит к перерасходу материалов и удорожанию фундамента), так и занижения несущей способности (что создаёт угрозу аварийной ситуации). Для крупных строительных проектов, таких как жилые комплексы, торговые центры или промышленные здания, экономия на оптимизации свайного поля может достигать 15–20% от стоимости работ нулевого цикла. Кроме того, достоверные данные о работе свай при горизонтальных воздействиях необходимы при оценке влияния строительства на соседние здания в условиях плотной застройки, что особенно актуально для исторических центров городов, где существует риск нарушения осадки памятников архитектуры.
Таким образом, статические испытания свай горизонтальной нагрузкой — это не просто формальная процедура, а фундаментальный этап геотехнического обеспечения, гарантирующий долговечность и безопасность объекта. Полученные результаты становятся основой для корректировки конструктивных решений и служат доказательной базой при сдаче объекта в эксплуатацию. В условиях современных требований к качеству строительства и ужесточающихся норм, пренебрежение этими исследованиями рассматривается как недопустимый риск, способный привести к серьёзным финансовым и репутационным потерям. Именно поэтому профессиональный подход к испытаниям становится неотъемлемой частью ответственного строительного бизнеса, ориентированного на безупречный результат.
