Воздушные линии электропередачи (ВЛ) остаются наиболее распространенным способом доставки электроэнергии к потребителям в частном секторе, сельской местности и на промышленных площадках. Такие конструкции представляют собой провода, подвешенные над землей на опорах, и требуют высокой квалификации исполнителей из-за работы на высоте и опасного напряжения. Профессиональный монтаж воздушной линии должен учитывать множество факторов: от климатических условий (ветровая и гололедная нагрузки) до минимально допустимых расстояний до зданий, деревьев и дорог. Ошибки, допущенные при натяжении проводов или установке опор, могут привести к обрывам, коротким замыканиям и даже травмам случайных прохожих, поэтому все работы строго регламентируются правилами устройства электроустановок и нормами охраны труда.
Основные этапы строительства воздушной линии
Процесс создания новой или реконструкции существующей ВЛ состоит из последовательных операций, каждая из которых требует специального инструмента, механизмов и допуска бригады. Ниже приведен типовой порядок действий при возведении воздушной линии напряжением до 1000 В (например, для подключения садового товарищества или отдельного коттеджа).
- Геодезическая разбивка и подготовка трассы: на местности определяются места установки опор (угловых, промежуточных, анкерных), производится расчистка трассы от кустарника и деревьев, а также размечаются котлованы под фундаменты. Одновременно проверяется наличие подземных коммуникаций для исключения повреждений при бурении.
- Установка опор: в зависимости от типа грунта и нагрузки опоры монтируются на железобетонные фундаменты, заливаются бетоном в пробуренные ямы или забиваются с помощью копра. Деревянные опоры предварительно обрабатываются антисептиком, металлические – покрываются антикоррозийным составом. Вертикальность каждой опоры контролируется теодолитом или отвесом.

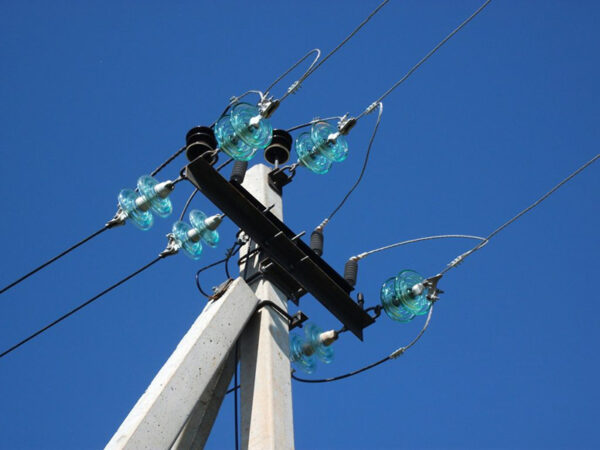

- Монтаж изоляторов и арматуры: на крюки или штыри опор навешиваются фарфоровые или полимерные изоляторы, которые служат для крепления проводов и предотвращения утечки тока. Устанавливаются зажимы натяжные (для анкерных опор) и поддерживающие (для промежуточных). Также монтируются защитные устройства (роговые разрядники) от грозовых перенапряжений.
- Раскатка и натяжение проводов: барабаны с алюминиевыми или сталеалюминиевыми проводами устанавливаются на раскаточные устройства. Провод протягивается вдоль трассы с помощью лебедки или вручную (при малых длинах), после чего выполняется его натяжение динамометром до расчетного значения с учетом температуры воздуха. Излишки провода отрезаются, концы закрепляются в натяжных зажимах.
- Вязка проводов и подключение ответвлений: на промежуточных опорах провода фиксируются вязальной проволокой к изоляторам (глухая или «штыревая» вязка). Выполняются ответвления к вводам в здания через абонентские щитки, монтируются ответвительные прокалываемые зажимы. Обязательно проверяется стрела провеса и отсутствие пересечения проводов между собой.
Требования безопасности при монтаже ВЛ
Работа на высоте и с электрическими сетями относится к категории повышенной опасности. Персонал, выполняющий монтаж воздушных линий, должен иметь группу по электробезопасности не ниже III, а непосредственные верхолазы – проходить ежегодную медкомиссию. Все операции на опорах проводятся с использованием предохранительных поясов и страховочных канатов, закрепленных за конструкцию опоры. При натяжении проводов опасная зона (под трассой) ограждается сигнальными лентами, а натяжные устройства оснащаются ограничителями рывка. Категорически запрещается производить монтаж во время грозы, тумана (видимость менее 50 метров) или сильного ветра (более 12 м/с). Также перед началом работ инструмент (лестницы, когти, монтерские пояса) испытывается механической нагрузкой в установленные сроки.
Особенности монтажа самонесущего изолированного провода (СИП)
В последние годы при строительстве воздушных линий все чаще используют СИП вместо голых алюминиевых проводов. Такой кабель имеет нулевую несущую жилу (обычно стальную) и изолированные фазные проводники, что повышает надежность и безопасность. Монтаж СИП имеет свою специфику:
- Специальная арматура: для СИП используются только оригинальные зажимы (прокалывающие – для ответвлений и анкерные – для крепления к опорам). Использование обычной вязальной проволоки не допускается, так как она повредит изоляцию.
- Особый инструмент: разделка СИП производится специальным ножом для снятия изоляции без повреждения алюминиевых жил. Для обжатия зажимов требуется гидравлический или ручной пресс с матрицами, соответствующими сечению провода.
- Меньшие расстояния до зданий: благодаря изоляции СИП можно прокладывать вплотную к стенам (на расстоянии 0,5 м вместо 3–5 м для голых проводов), что упрощает ввод в дом.
- Стойкость к схлестыванию: изолированные провода не замыкаются при соприкосновении во время ветра, поэтому требуется меньшее количество промежуточных опор по сравнению с традиционной линией.
Контроль качества после завершения монтажа
После окончания всех работ по созданию воздушной линии проводится обязательная приемка. Проверяется соответствие фактических стрел провеса проектным, измеряется сопротивление петли «фаза-ноль» и сопротивление изоляции. Каждая опора испытывается на устойчивость (проверка затяжки болтовых соединений, отсутствие трещин в фундаменте). Исполнительная документация включает акты скрытых работ, протоколы электрических измерений и схему трассы с привязкой к местности. Только при положительных результатах всех испытаний линия подается напряжение и подключается к потребителям. Регулярный обход и осмотр ВЛ (не реже одного раза в год) помогут обнаружить разрушение изоляторов, коррозию опор или поросль деревьев в охранной зоне, что предотвратит аварийные отключения.
